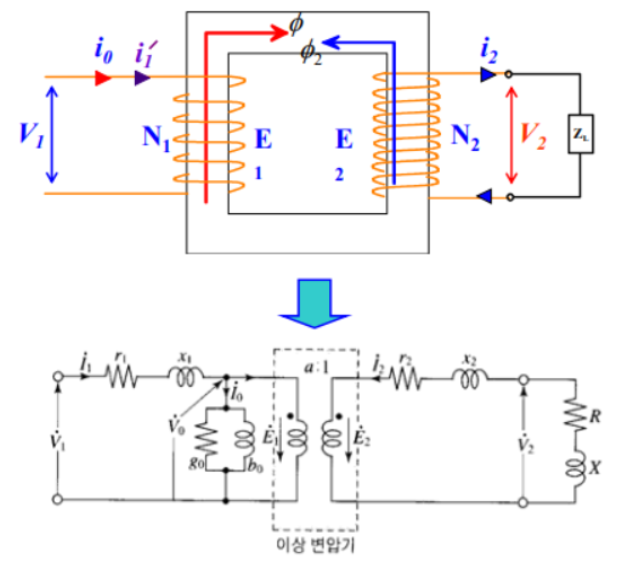

위 그림에서 왼쪽은 변압기 1차측, 오른쪽은 변압기 2차측을 나타낸다. 1차측에 병렬로 연결된 회로는 변압기의 몸체이다. (변압기의 철손을 설명하기 위해 넣은 회로라고 생각하면 된다) 변압기를 등가회로로 구성하는 이유는 무엇일까?

"전기적으로 접속하기 위함"이라고 한다. 전기적으로 접속하기 위함이란 "비슷한 단자를 전선으로 연결해 주면 전기적으로 접속되었다 한다.

통상 전선을 사용하여 전원, 부하, 스위치를 사용하여 전기회로를 구성하면 전기적으로 접속되었다 한다. 등가회로를 만들어 1차, 2차 회로를 환산하는 것은 권수비가 있어서 전압, 전류, 임피던스 등을 동등한 조건에서 분석하고자 함이다.

등가회로에서는 권수비가 중요하다. 만약 변압기의 권수비가 1 : 1이라면 등가회로로 환산할 필요가 없을 것이다.

그런데 변압기는 1차와 2차 권선의 권수비가 있기 때문에 등가회로로 변환하여 환산을 해주어여 동등한 조건으로 분석할 수가 있다. 권수비는 위에서 보는 바와 같이 권수비 a = N1 / N2 이다.

예...
