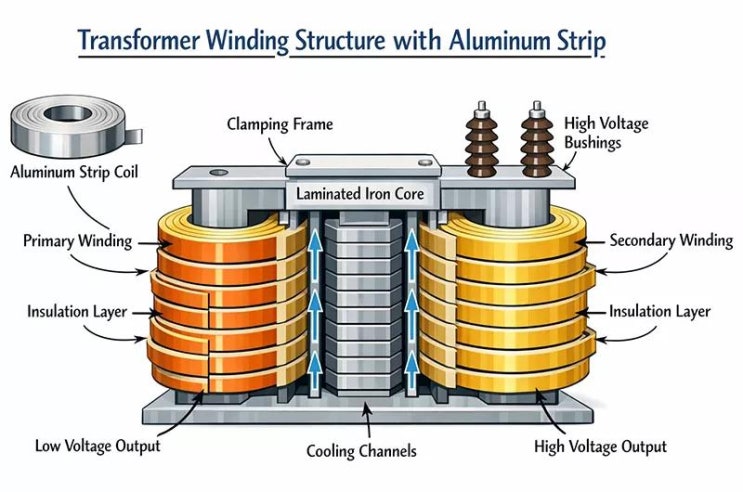

알루미늄 권선 변압기(Aluminum-wound Transformer)는 변압기의 1차·2차 권선 도체로 구리(Cu) 대신 알루미늄(Al)을 사용하는 변압기를 말한다. 1. 구성 원리 변압기의 철심과 전자기적 동작 원리는 구리 권선 변압기와 같다.
교류 전압이 1차 권선에 인가되면 철심에 교번 자속이 발생하고, 이 자속에 의해 2차 권선에 유도전압이 발생하는 형식이다. 차이는 권선 도체가 구리 대신 알루미늄이라는 것입니다.
즉, ⊙ 철심: 일반적으로 규소강판 ⊙ 절연재: 에나멜, 절연지, 수지 등 ⊙ 권선: 알루미늄 ⊙ 외함/냉각방식: 변압기 종류에 따라 다양 2. 왜 권선을 알루미늄으로 사용하는가?
가장 큰 이유는 가격과 중량 때문이다. 알루미늄은 구리에 비해 전기전도도가 낮지만 밀도가 훨씬 낮고 가격도 일반적으로 저렴하다.
알루미늄은 같은 전류를 흘리려면 구리보다 더 큰 단면적이 필요합니다. 하지만 밀도가 낮기 때문에 권선 전체의 무게를 크게 줄일 수 있다. 3.
가장 중요한 차이: 저항과 손실 ...
