수용가의 부하설비 등이 자동화 및 전자화 됨에 따라 수배전설비와 배전반 등의 각종 보호 및 제어계측에 대한 기능이 전자화(Digital)되고 있다. 또한 스마트그리드의 부하측에 대한 감시와 제어가 가능하도록 구성해야 하는 시스템이 배전반의 전자화를 확산시키고 있다.

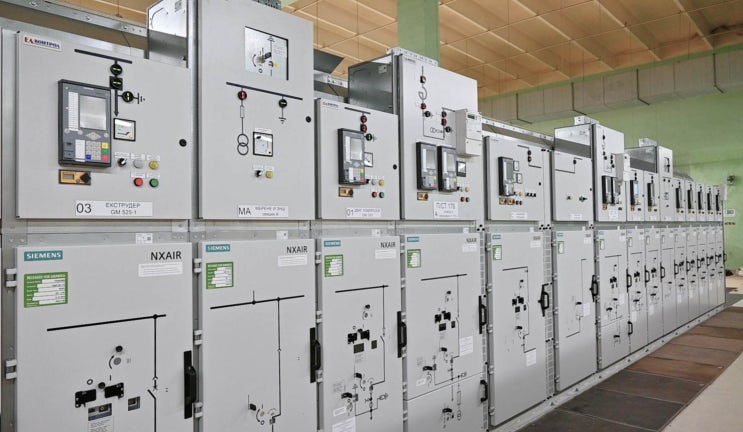

배전반 설비의 전자화는 기존의 전기·기계식 계전기, 계기, 제어기기 중심의 배전반을 디지털 계전기 (IED), 전력량계, 통신장치, PLC·SCADA, 센서 및 네트워크 등을 이용하는 지능형 설비로 전환하는 것을 의미한다. 1. 수변전설비의 전자화 배전반 구성 구분 감시제어 대상 비고 MOF 및 VCB OCR, UVR, OCGR, F, PF DM, VAR, V, A 동기조작내역 기록 가능 TR반 변압기 온도, 경보 RTU 사용 ACB반 V, A,PF - ATS반 투입상태 RTU 사용 정류기반 DC전압, DC전류 RTU 사용 MCCB 투입상태 RTU 사용 발전기제어반 V, A, F - 2.
전자화 배전반의 주요 프로토콜 구분 특 징 BA...
