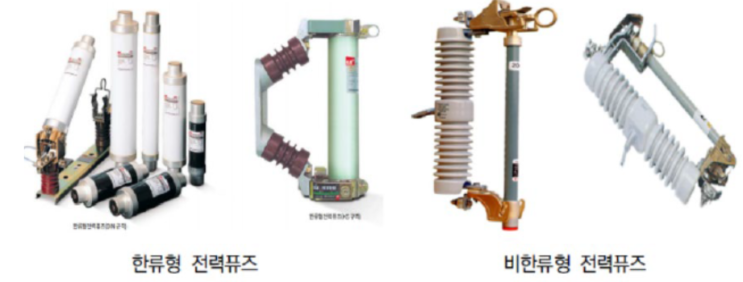

1. 전력퓨즈 (PF, Power Fuse)란 ?
전력퓨즈(Power Fuse)는 전력설비에서 과전류나 단락사고가 발생했을 때 회로를 자동으로 차단하여 변압기·전동기·배전설비 등을 보호하는 장치이다. 전력퓨즈는 기본적으로 퓨즈 엘리먼트(Fuse Element)가 일정 수준 이상의 전류를 견디지 못하고 녹으 면서 회로를 끊는 장치이다.
정상 상태에서는 전류가 퓨즈를 통과하지만, 단락사고 → 큰 고장전류 발생 → 퓨즈 엘리먼트 용단 → 아크 발생 → 아크 소호 → 회로 차단 과정을 거쳐 사고전류를 차단한다. "정상적으로는 전기를 통과시키지만, 큰 사고전류가 흐르면 스스로 끊어져 설비를 보호하는 장치" 2.
전력퓨즈의 구성 ① Fuse Element (퓨즈 엘리먼트) : 사고전류가 흐르면 녹아서 회로를 차단한다. ② Fuse Body (퓨즈 몸체) : 퓨즈 엘리먼트를 내부에 수용하며, 높은 온도와 압력을 견딘다. ③ Arc Quenching Material (아크 소호 물질) : 퓨즈가 끊어질 때 발생하...
