1. 저압계통의 단락보호 협조 저압계통의 단락보호 협조(Short-Circuit Protection Coordination)란 전기설비에서 단락사고가 발생 했을 때 사고가 발생한 지점에 가장 가까운 보호장치가 우선적으로 동작하여 사고 구간만 차단하고, 나머 지 정상 구간은 계속 운전할 수 있도록 보호장치의 동작 특성을 조정하는 것을 말한다.
저압계통에서 단락보호 협조방식은 선택차단방식(Selective system)과 캐스케이드 차단방식(Cascade system)이 있다. 부하의 내용, 성질에 따라 이들 협조방식을 조합함으로써 경제적이고 신뢰성이 높은 저 압배전보호시스템을 구성할 수 있다. 2.

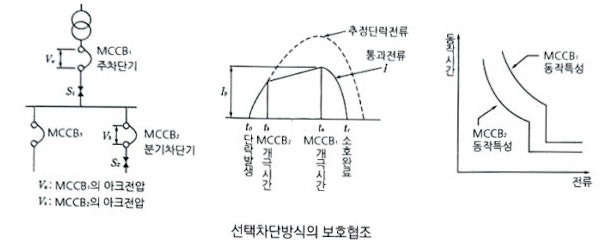

선택차단방식 (Selective system) 선택차단 보호협조(Selective Coordination)란 저압 배전계통에서 단락 또는 과전류 사고가 발생했을 때 사고점에 가장 가까운 하위 보호장치만 우선 동작시켜 사고 구간을 분리하고, 상위 보호장치는 동작 하지 않도록 하는 보호방식이다. 가.
S2...
