1. 변성기(Instrument Transformer)란 ?

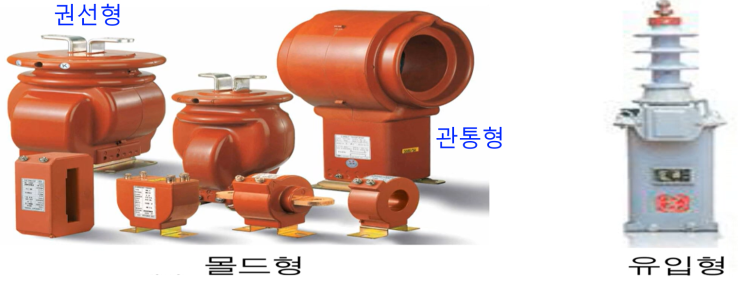

변성기(Instrument Transformer)는 고전압·대전류를 계측기나 보호계전기가 안전하게 측정하고 감지 할 수 있도록 일정한 비율의 낮은 전압·전류로 변환하는 기기이다. 종류로는 전류를 변성하는 계기용 변류기(CT, Current Transformer), 전압을 변성하는 계기용 변압기 (PT, Potential Transformer, VT, Voltage Transformer), 전력회사에서 전력사용량을 측정하기 위한 계기용 변성기 (MOF : Meetering Out Fit)가 있다. 2.
계기용 변성기의 작동원리 변성기는 전자유도 법칙에 의한 변압기의 원리와 구조를 따른다. 단지, 특성을 좋게 하고 오차를 줄이기 위해 비투자율이 크고 철손이 적은 철심을 단면적을 크게하여 사용한다.
가. 계기용 변류기(CT)의 작동원리 변류기는 대전류를 소전류로 변성하여 계기나 계전기에 공급해 주는 기기이다.
정상적인 상태에서 변류기의 2...
