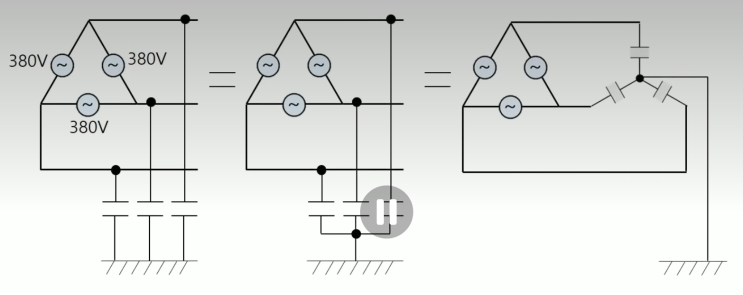

1. 접지형 계기용 변압기 (GPT, Grounding Potential Transformer) GPT는 일반적으로 접지형 계기용 변압기(Grounding Potential Transformer)를 의미한다.
전력계통 의 전압을 측정하고, 특히 지락(전선이 대지와 접촉하는 고장)을 검출하기 위한 영상전압을 얻는 데 사용 되는 기기이다. GPT는 주로 고압 배전반에 설치되며, 보호계전기와 연결되어 전력계통의 이상 상태를 감지하는 역할을 한다.
계통의 지락사고시 영상전압을 검출하여 지락계전기(OVGR)를 동작시키기 위해 설치한다. 자가용 배전계통의 접지방식으로서 고압의 가공선 계통 및 소규모의 케이블 계통에는 비접지방식이 사용된다.
중성점의 불안전을 제어함과 동시에 지락전류의 유효성분을 필요한 양 만을 흐르게 하는 한류저항과 조합하여 각 배선에 ZCT(영상변류기)를 접속하여 사용한다. 정상적인 전력선과 고장이 발생한 전력선과의 선택이 한류저항에 의해 흐르는 전류와 합해져 접지점에 서 대지 충전전...
