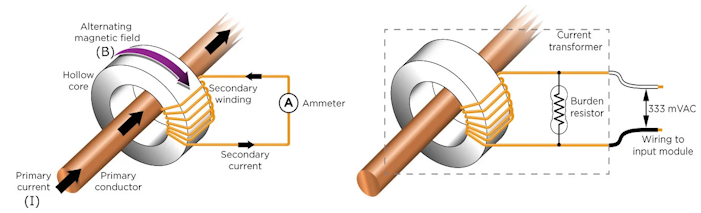

1. 변류기(CT)의 변류 원리 ① CT(변류기, Current Transformer)의 변류원리는 교류 전류가 흐르는 1차 도체가 철심에 교류 자속을 만들고, 이 자속이 2차 권선에 전압을 유도하여 1차 전류에 비례하는 2차 전류가 흐르게 하는 원리다.
쉽게 말해, 전력설비에 흐르는 큰 전류를 계측기나 보호계전기가 사용할 수 있는 작은 전류로 변환하는 장치이다. ② 변류기 등가회로에서 이상적인 변류기는 I1 = I2가 되지만 실제의 변류기에서는 1차 전류(I1)의 일부는 여자전류(Io)로서 철심의 여자에 소비되고 나머지 전류가 2차측(I2)으로 흐른다. ③ 여자전류(Io)는 철손전류(Ic)와 자화전류(Im)의 합이다. ④ 2차 코일에 유기전압은 다음과 같이 산정할 수 있다. ⑤ 벡터도는 1차 전류(I1)와의 대비를 알기 쉽게 하기 위하여 2차 전류 (I2) 및 2차 전압(E2)의 실제 방향과 반대로 나타내고 있다. 여기서, R1, X1 : 1차 권선저항 및 누설리액턴스 R2, X2 : 2차 권선저항...
