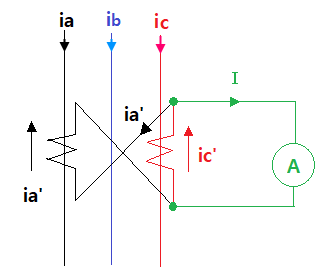

차동변류기의 변류비 기출문제 ⊙ 아래 그림과 같이 결선된 CT의 3상 평형회로에서 전류계가 5A를 지시하였다. CT의 변류비가 20인 경우 선로의 전류는 몇 [A]인지 계산하시오. 【 문제풀이 】 <사전에 숙지해야 할 사항> 변류기 2대를 차동결선을 하게 되면 변류기에는 2대의 변류기에 흐르는 전류의 차의 전 류가 흐르게 된다.
평형 3상에서는 2개의 변류기의 상차 값은 각상 전류의 √3배가 된다. ⊙ 키르히호프의 전류법칙에 의하면 들어가는 전류와 나가는 전류는 같다. ia' + I = ic' I = ic' - ia' 전류계에 흐르는 전류 I = ic' - ia' = √3 ic' = √3 ia' = √3 ib' 가 된다. ⊙ 이를 벡터도로 나타내면 다음과 같다. 【 답안작성】 차동결선이므로 1차 전류값은 전류계에 흐르는 전류값에 √3으로 나누어 주고 여기에 변류비를 곱하여 산정하게 된다....
