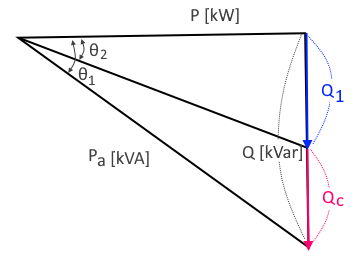

1. 콘덴서 용량 계산 인덕턴스 지상 부하회로에서 부하용량이 P[kW]이고 부하역률을 cosθ1에서 cosθ2로 개선하는데 필요 한 콘덴서 용량을 계산하는 식에 대해 알아 보자. ※ 역률 개선을 위한 콘덴서 용량 산정식 2.
콘덴서의 결선 (Δ,Y결선) ① 콘덴서의 결선에 따라 콘덴서의 용량이 달라진다. 동일한 선간전압이 공급될 경우 역률 개선을 위한 콘 덴서 용량은 Y결선에서는 Δ결선에서 보다 3배의 용량이 필요하다.
따라서 동일한 선간전압이 공급될 때 보다 작은 콘덴서 용량이 소요되는 Δ결선으로 콘덴서를 설치하게 된다. ② Δ결선을 하면 작은 콘덴서 용량이 소요될 뿐만 아니라 제3고조파는 Δ결선 내에서 순환하므로 고조파를 억제하는 효과도 있어 저압에 설치하는 대부분의 콘덴서는 Δ결선을 하게 된다. ③ 고압회로에 설치하는 콘덴서는 대부분 Y결선을 한다. Y결선에서는 상전압이 선간전압보다 √3배 작기 때문에 회로의 절연에 유리하기 때문이다. ④ 일반적으로 전력전자용은 pF, μF, 저용량 콘덴서는 ...
