역률개선 기긱의 종류와 특징

1. 역률이란 ?

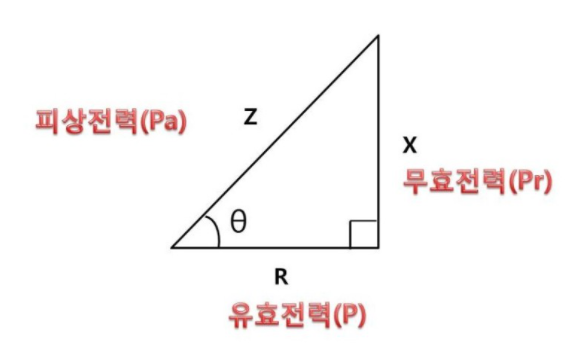

① 역률(Power Factor, PF) 이란 전력 공급 측에서 받은 전력 중 실제로 유효한 일을 하는 전력이 얼마나 되는지를 나타내는 비율이다. ② 공급받은 전기를 얼마나 효율적으로 유효전력으로 사용하는지를 나타내는 지표이다. ③ 역률은 피상전력 대비 유효전력의 비율로 나타낸다. 【역률산정 관계식】 교류에서 역률 관계가 나타나는 것은 전압과 전류의 위상차로 인한 것이다. 2.

역률 개선 긱기의 특징 구분 동기기(동기조상기) 진상콘덴서 분로리액터 SVC 무효전력조정 진상, 지상 진상 지상 진상, 지상 조정형태 연속적 단계적 단계적 연속적 전력손실 큼 큼 큼 적음 유지보수성 보통 양호 양호 양호 경제성 보통 저가 저가 고가 【SVC, Static Var Compensator, 정지형 무효전력 보상장치】 SVC(Static Var Compensator, 정지형 무효전력 보상장치) 는 전력계통의 전압을 일정하게 유지하고 역률을 개선하기 위해 무효전력을 빠르게 조절하는 전력전자 설비다....

역률개선 기긱의 종류와 특징

1. 역률이란 ? ① 역률(Power Factor, PF) 이란 전력 공급 측에서 받은 전력 중 실제로 유효한 일을 하는 전력이 얼마나 되는지를 나타내는 비율이다. ② 공급받은 전기를 얼마나 효율적으로 유효전력으로 사용하는지를 나타내는 지표이다. ③ 역률은 피상전력 대비 유효전력의 비율로 나타낸다. 【역률산정 관계식】 교류에서 역률 관계가 나타나는 것은 전압과 전류의 위상차로 인한 것이다. 2. 역률 개선 긱기의 특징 구분 동기기(동기조상기) 진상콘덴서 분로리액터 SVC 무효전력조정 진상, 지상 진상 지상 진상, 지상 조정형태 연속적 단계적 단계적 연속적 전력손실 큼 큼 큼 적음 유지보수성 보통 양호 양호 양호 경제성 보통 저가 저가 고가 【SVC, Static Var Compensator, 정지형 무효전력 보상장치】 SVC(Static Var Compensator, 정지형 무효전력 보상장치) 는 전력계통의 전압을 일정하게 유지하고 역률을 개선하기 위해 무효전력을 빠르게 조절하는 전력전자 설비다.
